潜油直驱螺杆泵系统采用新型多级永磁电机，通过柔性轴直接连接驱动螺杆泵旋转将原油举升到地面。该采油系统具有无杆管磨损，运行可靠、维护工作量小、无噪音污染等特点，适用于常规区块、城区油田以及海洋平台等特殊开采条件，特别适合于稠油含砂井、大斜度井、丛式井、水平井以及煤层气排水采气井开采。
结构组成

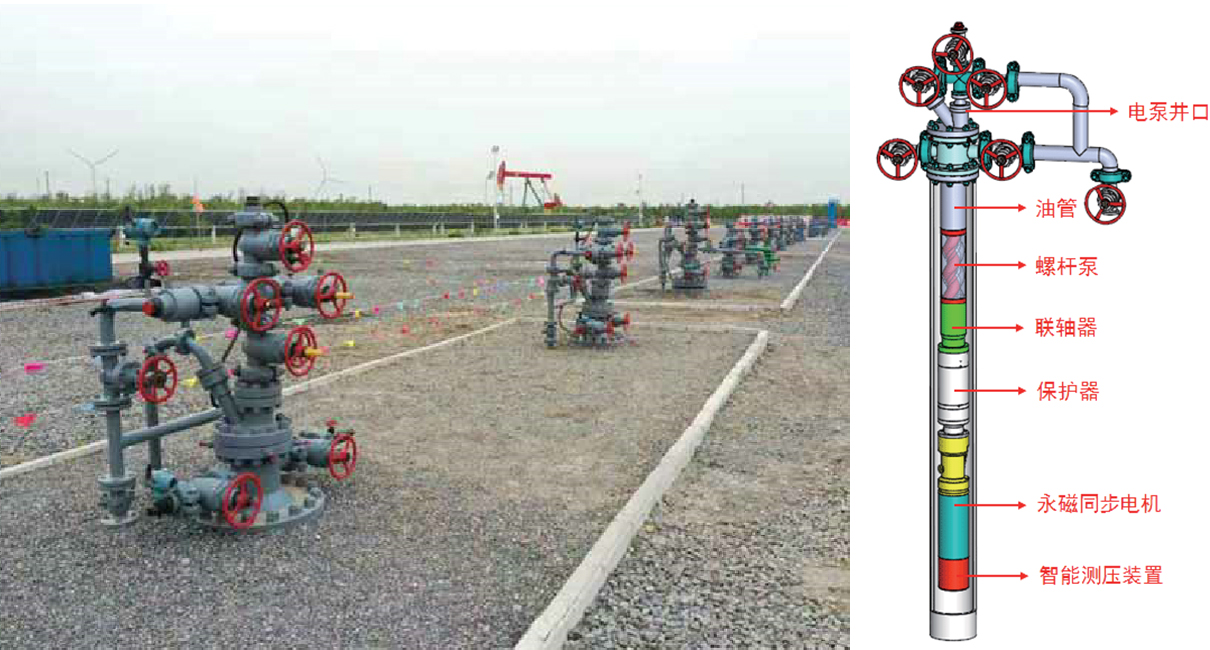

电潜螺杆泵采油系统主要有潜油永磁直驱电机、保护器、联轴器、螺杆泵和地面控制柜组成。潜油永磁直驱电机具有输出转速低、扭矩大、效率高、能耗低的特点；高耐磨、耐腐蚀的联轴器，能够缓冲、减振和提高轴动态性能，承担轴向力，保证主、从动轴的扭矩传递和运转精度。螺杆泵的定子、转子实现互换，同时可根据井况配伍相适应的橡胶类型，满足油井生产需要。
工艺特点
1、采用永磁直驱电机系统效率高，节能效果显著。高效率的螺杆泵举升井液，过流面积大，摩阻小，系统效率高于抽油机有杆泵井，相比电热杆井节电率达90%以上，相比普通抽油杆井，节电60%以上；
2、采用永磁直驱电机，启动扭矩大，最高可达额定扭矩的1.8-2倍，符合螺杆泵的启动特性；
3、采用永磁直驱电机，供电电压低、对电缆要求低；
4、螺杆泵连续举升、低剪切作用，稠油进泵效率高；

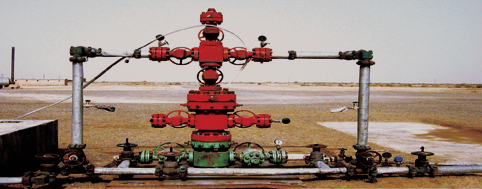

5、无地面设备，占地面积小，适合井丛场开发；
6、无杆采油，无噪音、无管杆损耗、无井口泄漏点；
7、转速调整方便，降低劳动强度及运维费用，适合定向井、水平井开采；
8、数字化远程智能控制，检测系统运行状态监测，利用井下测温测压装置，实现恒动液面控制、自动间抽。
规格参数
|
机组型号
|
理论排量
|
建议理论
排量范围
|
最大举升高度
|
电机功率
|
额定扭矩
|
额定输入电压
|
机组最大投影尺寸
|
|
m3
|
(80-200rpm)
|
|
QDLB-100-3/1200-6.5/380
|
3
|
2.4～6
|
1200
|
6.5
|
250
|
380
|
118(100)*
|
|
QDLB-100-3/2400-6.5/380
|
2400
|
6.5
|
250
|
380
|
118(100)*
|
|
QDLB-100-7/1300-6.5/380
|
7
|
5.6～14
|
1300
|
6.5
|
250
|
380
|
118(100)*
|
|
QDLB-118-7/2000-6.5/380
|
2000
|
6.5
|
250
|
380
|
118
|
|
QDLB-118-7/2800-11/380
|
2800
|
11
|
420
|
380
|
118
|
|
QDLB-118-15/1200-6.5/380
|
15
|
12～30
|
1200
|
11
|
420
|
380
|
118
|
|
QDLB-118-15/2400-15/380
|
2400
|
15
|
570
|
380
|
118
|
|
QDLB-118-15/2800-15/380
|
2800
|
15
|
570
|
380
|
118
|
|
QDLB-118-24/1200-11/380
|
24
|
19.2～48
|
1200
|
15
|
570
|
380
|
118
|
|
QDLB-118-24/2000-15/380
|
2000
|
15
|
570
|
380
|
118
|
|
QDLB-118-32/900-15/380
|
32
|
25.6～64
|
900
|
15
|
570
|
380
|
118
|
|
QDLB-118-32/1500-30/660
|
1500
|
30
|
900
|
660
|
118
|
|
QDLB-118-48/900-15/380
|
48
|
38.4～96
|
900
|
30
|
900
|
380
|
118
|
|
QDLB-146-48/1200-40/660
|
1200
|
40
|
1300
|
660
|
146
|
