  液压抽油机简介



  抽油机是油田油气开采的主要设备,随着石油工业的发展,深层油藏、低渗油藏、稠油油藏及非常规油、气田的开发对所需采油设备提出了更高的性能要求,传统的游梁式抽油机已不能完全满足油田油、气开发生产的需要。因此,降低油、气开采成本,提高油、气开采效率,研发既能适应不同油、气田井况的实际生产需要,又能节能的抽油机是十分必要的。



  公司立足于满足油田油、气开发生产需要,公司自2010年开始研发液压抽油机。第一代液压抽油机采用一套液压系统驱动一台液压抽油机,使用特种泵-马达系统、飞轮储能方式,由于液压系统复杂、油缸安装位置高等原因,导致系统可靠性较差。在第一代液压抽油机的基础上,经反复论证、试验,与油田采油厂沟通、结合,采用机电液一体化控制技术,于2019年又研发出第二代液压抽油机系统。

  第二代液压抽油机系统独创采用双缸控制双井循环控制回路,两缸上、下交替运行,对液压缸下行能量实现回收,节能效果显著,经现场多轮次工业试验完全满足油田油、气开采需要,且运行平稳可靠。

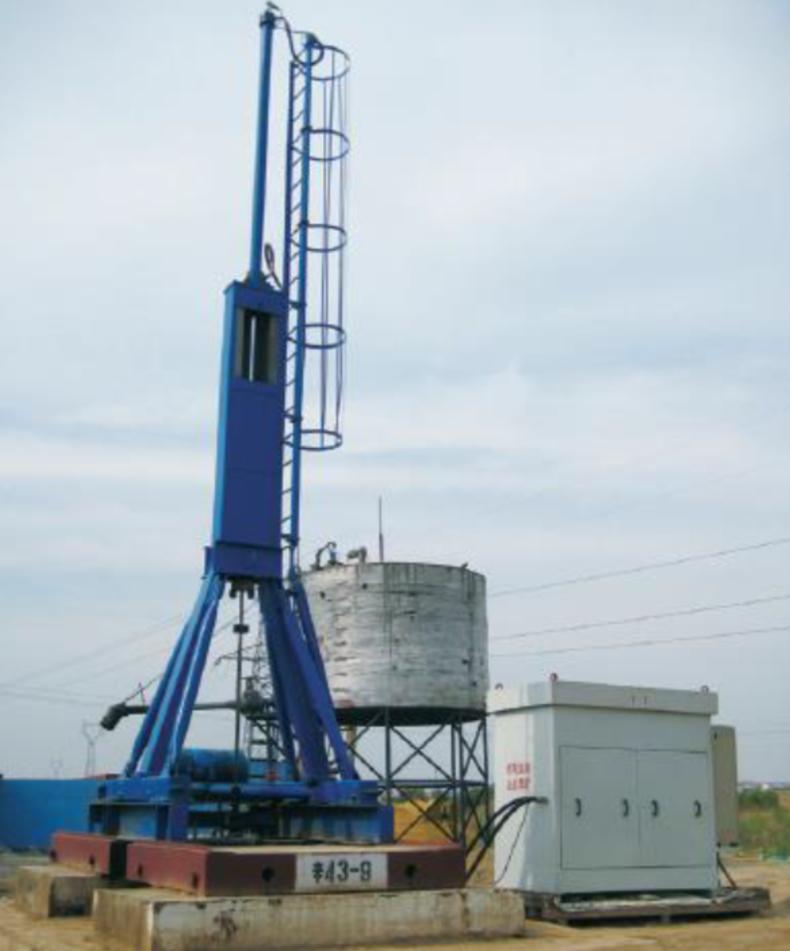

  液压抽油机由于占地面积小、重量轻、移运灵活等优点,非常适应于煤层气、热带雨林等大型车辆通行困难的地区。液压抽油机系统,也可根据现场实际情况,使用燃气机组直接驱动液压系统,减少安装动力电缆。

  液压抽油机的特点如下

  1.采用一泵组双缸控双井控制回路,双缸上、下交替运行工作,充分利用电能和重力势能,液压缸上行时由液压油驱动上行工作,液压缸下行时由抽油杆拉动下行工作,抽油杆下行产生的重力势能转化为液压能,显著降低配套功率。双井组配套功率是同载荷单井配套功率的80%左右,具有显著经济效益和社会效益。

  2.液压控制单元模块化组合,不同模块组合可实现一站同时控制两井、四井、六井、八井、十井,对井位集中的区块尤为适用。

  3.整机机电液一体化自动控制,液压系统采用电液比例变量技术,控制液压缸上、下运行速度,冲次无级可调;系统无节流调速能量损失,实现负载、运行速度和驱动功率的最佳匹配,运行、变向平稳可靠;并可单井、双井转换运行。

  4.加装不同的电气控制模块,可方便的实现现场和远程运行参数调整,远程监控运行,数据采集。

  5从控制器输入不同参数即可获得不同的冲程、冲次,冲程、冲次调节方便。

  6.可实现大负载、大冲程、低冲次运行,能最大限度的发挥油井的产能。悬点掛载可在30-400(KN)之间选取。悬点冲程可在1.8-10(m)之间选取。

  7.液压抽油机结构紧凑、尺寸小,重量轻、占地面积小,尤为适用于小井距、滩涂、海上平台和山区井位,并不需安装平台,可大大节省综合成本。

  8.液压抽油机液压泵站、液压缸外周没有运动部件,无需进行井场安全防护,运行安全可靠。液压站房可进行降噪音处理,整机运行噪音低,特别适用于居民区和城市周边井场安装运行。

  总结

  随着油、气资源开发的逐步深入,油田逐渐由粗放型开发向精细化、文明开发转变。采油设备由少品种、低载荷、短冲程、人工巡视,向多样性、自动化、智能化、大载荷、长冲程、低冲次、节能等方向发展;降低油,气开采成本,改善抽油机运动性能,适应不同类型油井工况 ,使采油设备达到最优化运行是大势所趋。液压抽油机的研制成功正是顺应了这一发展趋势,丰富了油、气开采设备的品种。

  该机具有结构紧凑,占地面积小,设备综合成本低可满足各种油区使用;自动化程度高,冲程、冲次调节便利,便于网络集中管理,可实现大负载、大冲程、低冲次运行,能够充分发挥油井产能;节能效果好,运行成本低;具有显著的经济效益和社会效益,既能满足油田精细化、文明开发需要,又符合国家节能、减排方针、政策。

液压抽油机参数表




序号

机型

额定悬点载荷

10KN

最大

冲程

m

最大冲程时的最高冲次

min-1

系统额定压力

MPa

装机功率

KW/双井

1

WCYJLS8-4.2-25H

8

4.2

4

25

15

2

WCYJL10S-5.0-30H

10

5

3.5

25

18.5

3

WCYJL12S-6.0-30H

12

6

3

25

22

4

WCYJL14S-6.0-40H

14

6

3

25

30

5

WCYJL16S-7.0-45H

16

7

2.5

25

37

6

WCYJL18S-7.0-45H

18

7

2.5

25

45

7

WCYJL20S-7.0-45H

20

7

2.5

25

45

8

WCYJL22S-7.0-45H

22

7

2.5

25

45

9

WCYJL22S-8.0-45H

22

8

2

25

45

10

WCYJL24S-8.0-45H

22

8

2

25

55

11

WCYJL24S-9.0-45H

24

9

1.5

25

55

12

WCYJL26S-9.0-45H

26

9

1.5

25

55

13

WCYJL26S-10.0-50H

26

10

1.5

25

55

14

WCYJL28S-10.0-50H

28

10

1.5

25

55

15

WCYJL30S-10.0-50H

30

10

1.5

25

55

说明

1、冲程和冲次在0-最大值范围内无极可调;随着冲程的降低,最高冲次相应增加,见说明书;

2、额定压力下的最大举升载荷是指作业后单机非平衡状态所能举起的载荷;

3、等效额定起重量是指抽油机长期工作的等效平衡后的起重量;

4、详细参数请参阅设计说明书或使用说明书;

5、以上参数仅作为用户选型参考,如冲程、冲次有特殊要求,可根据用户要求和实际工况、确定相应参数
