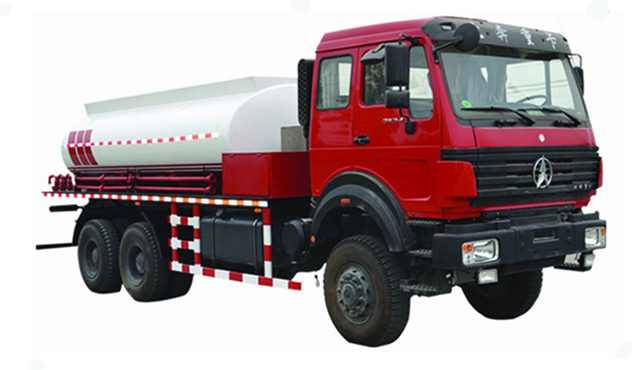

试压车

试压车

  车型简介



  试压车是自主研发的新型车载试压设备,主要由二类汽车底盘、液压系统、高压水泵、低压灌注射流泵、高低压管汇、水罐和PLC自动控制等装置组成。通过在二类汽车底盘加装专用装置可满足油水井防喷器试压、完井管柱试压、封隔器坐封打压和作业过程管柱试压等施工作业要求。


通过底盘变速箱取力器取力驱动液压源驱动高压水泵,完成灌注和试压。流程的切换通过操作高低压管路阀门实现,PLC自动控制系统完成试压过程的自动控制和数据的记录打印。



  产品特点



  1. 精确试压、提高效率降低成本、安全便捷、一机二用;


2. 管线对接方便,操作简易,劳动强度低;


3. 自带水罐,施工设备少,设备利用率高,保证连续试压作业;


4. PLC自动控制装置位于驾驶室内,实现压力数据的采集、显示、存储和曲线打印。



性能参数

水罐有效容积

3m³/10m³

最高试压压力

35MPa

试压泵最大水流量

30L/min

最大灌注水压力

0.6MPa

最大灌注水流量

200L/min

高压管汇长度

8m

高压管汇规格

35Mpa  Φ 11/2″

底盘型号

SHL5100THY试压车

东风DFL1100B

SHL5230THY试压车

长征CZ2255SU455

SHL5231THY试压车

重汽ZZ1256M4646C

SHL5240THY试压车

北奔ND1252F44J

整车外形尺寸

SHL5100THY试压车

7320×2500×2830mm

SHL5230THY试压车

9480×2500×2975mm

SHL5231THY试压车

9720×2496×3088mm

SHL5240THY试压车

9475×2495×3245mm
