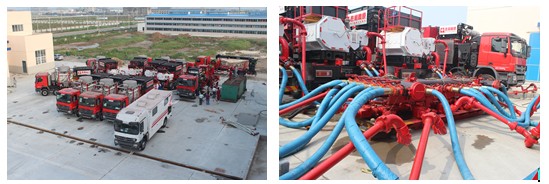

2500A型压裂机组由8台2500型压裂泵车、1台100桶混砂车，1台仪表车，1台管汇车组成。在施工过程中混砂车将压裂液、支撑剂和各种添加剂混合完成后，通过连接管汇提供给多台压裂泵车，压裂泵车将混合后的液体进行增压，通过高压管汇汇集后注入井底，压裂仪表车对作业全过程进行监控并进行施工分析和记录。
压裂装备适应区域：陆上油气田、海洋油气田、煤层气田
压裂装备型式：车载式、拖挂式和撬装式
压裂泵车总输出水功率13800hp
最高工作压力105 Mpa（配置4〞柱塞）
混砂车最大输出流量16 m3/min（清水）
仪表车采用环形网络与星形网络两种控制方式。
系列压裂泵车
|
产品型号
|
YLC2000-105压裂车
|
YLC2300-105压裂车
|
YLC2500-105/140压裂车
|
|
最大输出水功率kW(hp)
|
1460（2000）
|
1680（2300）
|
1860（2500）
|
|
最高工作压力 MPa
|
105
|
105
|
105/140
|
|
最大工作排量L/min
|
1631
|
2450
|
3550/2660
|
|
整机外形尺寸mm
|
10950 ×2500 ×4200
|
12000 ×2500 ×4200
|
12000 ×2500 ×4200
|
|
整机移运重量kg
|
35000
|
40000
|
43500
|
|
底盘
|
型号型式
|
Merceds-Benz Actros 4144/8×6
|
Merceds-Benz Actros 4144/8×6
|
“MAN” TGS 41.480/8x8
|
|
发动机功率hp
|
OM501 LA/430hp/国IV
|
OM501 LA/430hp/国IV
|
MAN D2676 480hp/国IV
|
|
发动机
|
型号形式
|
MTU DDC 12V4000
|
CAT 3512C
|
CUMMINS /QSK 60
|
|
功率kW(hp)
|
1670(2250)/1900rpm
|
1860(2500)/1900rpm
|
2235（3000）/1900rpm
|
|
最大扭矩N.M
|
8677
|
10028
|
12452
|
|
变速箱
|
型号形式
|
ALLISON S9820
|
CAT TH55
|
TWIN DISC TA90-8501
|
|
输入功率kW(hp)/转速
|
1670(2250)/1900rpm
|
1860(2500)/2100rpm
|
2235（3000）/2100rpm
|
|
速比
|
3.75/2.69/2.20/1.77/1.58/1.27/1.00
|
6.25/4.59/3.38/2.48/1.83/1.36/1.00
|
4.47/3.57/2.85/2.41/1.92/1.54/1.25/1.00
|
|
柱塞泵
|
型号形式
|
SPM TWS2250 三缸柱塞泵
|
SPM QWS2500SD 五缸柱塞泵
|
SPM QWS2800五缸柱塞泵
|
|
最大制动功率kW(hp)
|
1670(2250)
|
1860(2500)
|
2087(2800)
|
|
柱塞直径（in.）
|
4
|
4
|
4.5/4
|
|
水箱布置
|
直驱前置立式/液动顶置卧式
|
液动顶置卧式
|
液动顶置卧式
|
|
高压管汇
|
2in.安全管汇+3in.排出管汇
|
2in.安全管汇+3in.排出管汇
|
2in.安全管汇+3in.排出管汇
|
|
吸入管汇
|
等直径管汇+压力气囊
|
连续递减变径管汇
|
连续递减变径管汇+压力气囊
|
|
控制系统
|
星形/环形网络控制系统
|
星形/环形网络控制系统
|
星形/环形网络控制系统
|
|
选装配置
|
防酸管汇/远程网络控制箱
|
防酸管汇/远程网络控制箱
|
防酸管汇/远程网络控制箱
|
