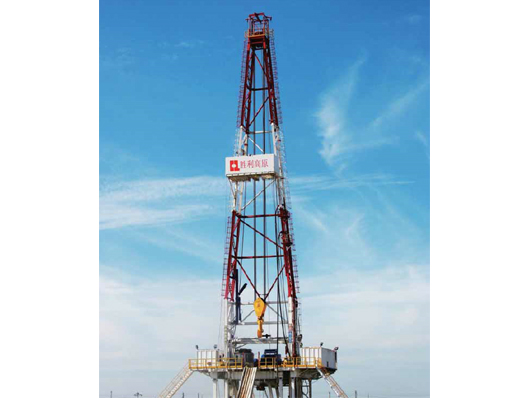

电动钻机

电动钻机

  性能特点



  1、钻机符合行业标准和API规范,主要部件具有API会标使用权;


  2、交流变频电驱动钻机:采用变频调速和数字控制技术,根据需要调节绞车提升速度、转盘转速和泥浆泵冲次,提高绞车、转盘、泥浆泵的调速性能和功率利用率;绞车能耗制动省去了辅助刹车,简化了绞车结构;

  3、直流电驱动钻机:采用AC-SCR-DC电传动系统,性能稳定,维护方便;绞车辅助刹车采用电磁涡流刹车或伊顿刹车;

  4、绞车配套辅助驱动装置,可以实现井架起放,自动送钻和应急驱动;

  5、旋升式或双升式底座,依靠绞车动力起升,实现钻台设备和井架低位安装。


型   号Model

ZJ30/1700DB

ZJ40/2250D(DB)

ZJ50/3150D(DB)

ZJ70/4500D(DB)

ZJ90/6750DB

名义钻深范围,m (114mm钻杆)

Drilling Depth, m (4-1/2"DP)

1600~3000

2500~4000

3800~5000

4500~7000

6000~9000

最大钩载Max. Hook Load, kN

1700

2250

3150

4500

6750

游动系统绳数No.of Lines, Traveling System

10

10

12

12

14

钻井钢丝绳直径,mm Dia., Wire Line,(in)

29(1-1/8)

32(1-3/4)

35(1-3/8)

38(1-1/2)

42(1-5/8)

快绳最大拉力,kN Max. Pull, Fast Line

210

280

340

485

575

绞车Drawwroks

型号Model

JC30DB

JC40D(DB)

JC50D(DB)

JC70D(DB)

JC90DB

额定功率,kW Rated Power (hp)

550 (750)

735 (1000)

1100 (1500)

1470 (2000)

2210 (3000)

档位Speed

Ⅱ档,无级变速

2speed,stepless

Ⅳ档(Ⅱ档),无级变速

4 speed (2 speed), stepless

II档,无级变速

2 speed, stepless

主刹车Main Brake

液压盘式刹车Hydraulic Disc Brake

辅助刹车Auxiliary Brake

电机能耗制动

Motor Dynamic Braking

电磁刹车或伊顿刹车(电机能耗制动)

Eddy Current Brake or EATON Brake

(Motor Dynamic Braking)

电机能耗制动

(Motor Dynamic Braking)

天车 Crown Block

TC170

TC225

TC315

TC450

TC675

游车 Traveling Block

YC170或/orYC225

YC225

YC315

YC450

YC675

大钩 Hook

DG170或/orDG225

DG225

DG315

DG450

DG675

水龙头 Swivel

SL170或/orSL225-Ⅱ

SL225-Ⅱ

SL450-Ⅱ

SL450-Ⅱ

SL750

转盘型号Rotary Type

ZP205或/orZP275

ZP375

ZP375Z

转盘开口直径,mm Opening Dia., Rotary, (in)

520.7(20-1/2)或/or 698.5(27-1/2)

952.5(37-1/2)

转盘档位Rotary Speed

Ⅱ档,无级变速 2 speed, stepless

泥浆泵型号×台数

Model and No., Mud Pump

F-1300×1 (或/or2)

F-1300×2

F-1600×2

F-1600×3

F-1600×3

泥浆泵单台功率,kW(hp)

956 (1300)

956 (1300)

1176 (1600)

1176 (1600)

1176 (1600)

驱动方式Drive Mode

电驱动Electric Drive

井架型式Mast Type

K

井架工作高度,m Working Height, Mast

42.5

42.5

45

45

48

钻台高度Height, Drill Floor ,m

7.5

7.5

9

9或or10.5

12

钻台净空高度,m Clear Height, Drill Floor

6.26

6.26

7.6

7.6或or9.1

10.3
