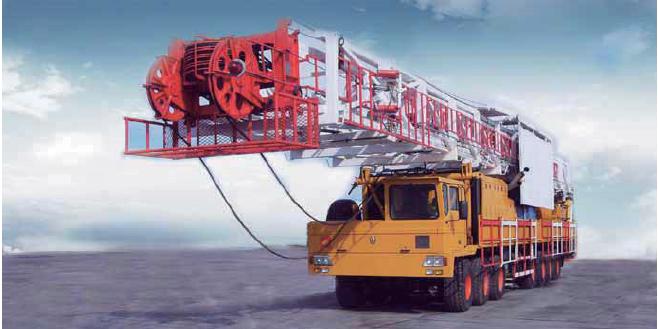

车载钻机系列产品有ZJ10、ZJ15、ZJ20、ZJ30、ZJ40，钻深分别为1000m、1500m、2000m、3000m和4000m,最大静载荷从1125kN到2250kN，具有作业负荷大、性能可靠、越野能力强、移运方便、作业和搬迁费用低等特点，适应中浅井钻井作业。
性能特点
1、动力传动系统采用高性能发动机和变速箱；
2、主滚筒采用整体式里巴斯绳槽，主刹车选用液压盘式刹车；
3、可选配捞砂滚筒和司钻控制房。
规格参数
|
型 号Model
|
ZJ10/1125Z
|
ZJ15/1350Z
|
ZJ20/1580Z
|
ZJ30/1700CZ
|
ZJ40/2250CZ
|
|
名义钻深范围,m
Drilling Depth
|
127mm钻杆
5＂DP
|
800
|
1400
|
1800
|
2500
|
3200
|
|
114mm钻杆
4-1/2＂DP
|
1000
|
1500
|
2000
|
3000
|
4000
|
|
最大钩载kN Max. Hook Load
|
1125
|
1350
|
1580
|
1700
|
2250
|
|
额定钩载kN Rated Hook Load
|
800
|
1000
|
1200
|
1500
|
1800
|
|
装机功率,kW Nominal Engine Power, (hp)
|
354（475）
|
402（540）
|
470（630）
|
402×2(540×2)
|
470×2(630×2)
|
|
游动系统绳数No. of Lines, Traveling System
|
8
|
8
|
8
|
10
|
10
|
|
钻井钢丝绳直径,mm Dia., Wire Line（in）
|
26（1）
|
26（1）
|
29（1-1/8）
|
29（1-1/8）32（1-1/4）
|
32（1-1/4）
|
|
井架高度, m Mast Height
|
31
|
33
|
35
|
39
|
39
|
|
钻台面高度, m Drill Floor Height
|
3.7
|
4.5
|
5
|
6
|
6
|
