螺杆钻具

螺杆钻具

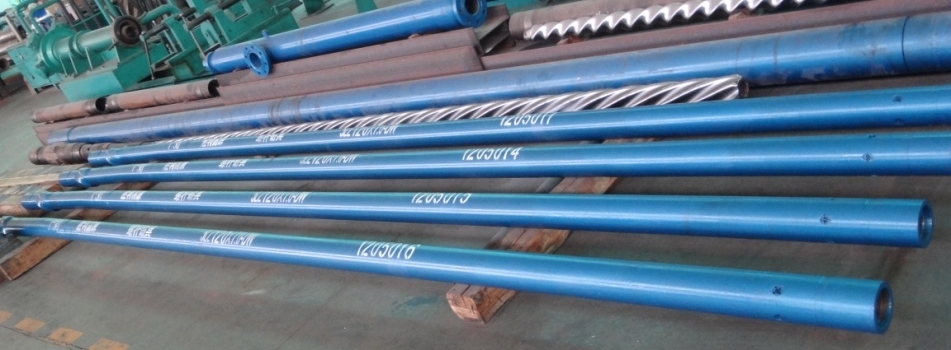

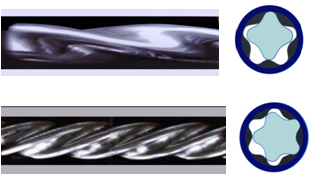

  螺杆钻具是一种以液体为动力,把液体的压力能转化为机械能的井下动力工具。当动力液进入螺杆钻具,在进出口产生一定的压差,推动液压转子绕定子轴线作行星运动,以一定的转速和扭矩驱动钻头。可用于直井、定向井和水平井钻井及各种修井作业。



  性能特点



  1、螺杆钻具产生的扭矩只用来驱动钻头,减少了钻杆磨损;



  2、可组合大造斜率的专用钻具,也可组合用于连续控制的导向钻具;



  3、螺杆钻具的输出扭矩与钻井液通过时产生的压降在一定范围内成线性关系;



  4、中空转子螺杆钻具可大排量输入,提高上返速度和携砂能力。



  规格参数



型号

马达流量范围

L/S

马达压降

(MPa)

额定扭矩

(N.m)

最大

扭矩

(N.m)

推荐钻压

(kN)

功率(kW)

直径mm(in)

长度m

连接螺

5LZ89×7.0

2~7

4

560

980

18

5.6~19.35

89(3-1/2)

4.65

2-3/8 REG

LZ95×7.0

4.7~11

3.2

950

1240

21

10.4~23.79

95(3-3/4)

3.7

2-7/8 REG

C5LZ95×7.0

5~13

6.5

1490

2384

55

21.8~59.3

95(3-3/4)

6.88

2-7/8 REG

5LZ120×7.0

8~15

4

1600

2875

55

29~60

120(4-3/4)

6.08

3-1/2 REG

5LZ146×7.0

13~22

2.5

2730

4800

65

9.5~27.23

146(5-3/4)

5.41

4-1/2 REG

5LZ165×7.0

16~28

3.2

3200

5600

80

33.5~59.65

165(6-1/2)

6.25

4-1/2 REG

7LZ165×7.0

18~32

4

3200

4599

80

44~77

165(6-1/2)

6.75

4-1/2 REG

5LZ172×7.0

20~30

4

4570

6756

100

75~113

172(6-3/4)

8.03

4-1/2 REG

7LZ172×7.0

19~38

3.2

7100

11100

100

81~135

172(6-3/4)

7.36

4-1/2 REG

5LZ185×7.0

22~35

4

5400

7320

110

83~132

185(7-1/4)

8.45

4-1/2 REG

5LZ197×7.0

30~38

4

5000

8750

120

114~145

197(7-3/4)

8.75

6-5/8

REG

6-5/8

REG

5LZ203×7.0

22~36

4

8890

14220

145

74.3~150

203(8)

8.7

5-1/2

REG

6-5/8

REG

5LZ216×7.0

23~54.8

4

11060

17143

180

118~235.3

216(8-1/2)

8.75

6-5/8

REG

6-5/8

REG

5LZ244×7.0

50.5~75.7

2.5

9300

16275

213

87.7~136.3

244(9-5/8)

7.8

6-5/8

REG

7-5/8

REG
